主要結構

   本中心傳動刮泥機主要由驅動裝置 、主軸、欄桿 、鋼梁 、竪向柵條 、支撐、刮泥板
、溢流堰板 、拉桿、小刮刀 、水下軸承、穩流筒 、電控箱等部件組組成。

應用領域

   本中心傳動刮泥機可廣泛應用於城市、化工、輕紡 、冶金等行業的污水處理工程中 。其結構合理、效率高 、操作維修方便 ，是一種較理想的污水處理工程配套設施。

主要性能

（1）池底刮泥 ，驅動裝置採用減速驅動機構傳動，結構緊湊 ，機械效率高 ；

（2）斜交型刮泥板 ，連續性好 、集泥的效率高 ；不鏽鋼刮泥板底下再安裝刮泥橡膠板 ，保證刮泥乾淨 ，不會有浮泥現象發生 。

（3）池底坡比1 ：10 ，刮泥時污泥阻力可忽略不計。

（4）主梁選用方鋼製作，結構強度大 ，採用熱鍍鋅後噴面漆工藝 ，防腐性能強。主梁也可以直接使用混凝土澆築，投資更節省 。

（5）操作簡單 ，可實現遠程控制。

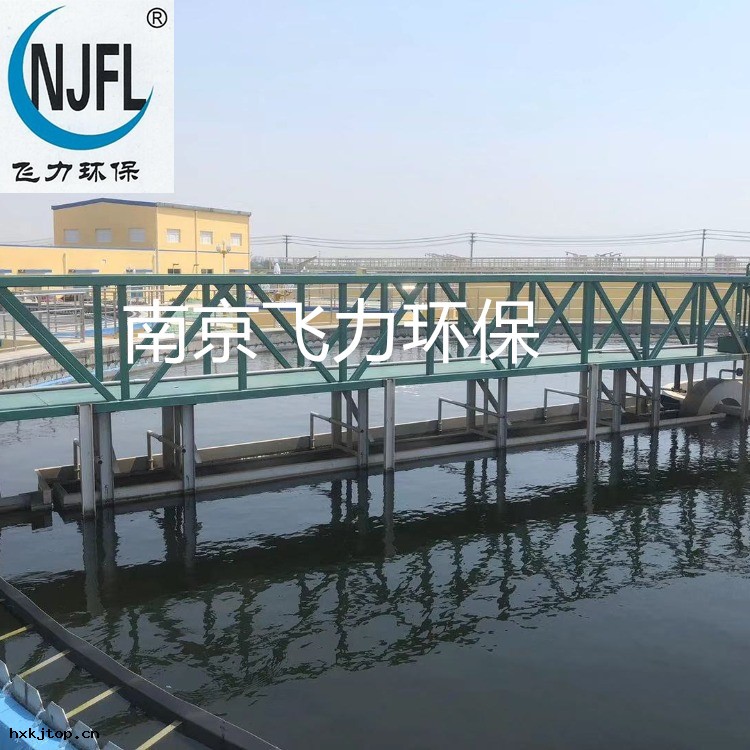

南京橋式刮泥機廠家

結構及工作原理 ：

主要由中心旋轉支承、工作橋 、穩流筒、刮泥刮渣板 、中心集電裝置、驅動機構 、軌道及行走輪等組成，按橋架形式分為半橋式和全橋式兩種。

原水從池底經中心支墩上部流出 ，並經穩流筒配水後呈輻射流向池子周邊集水槽出水，隨著輻向流速的降低 ，原水中懸浮物被分離而沈降於池底 。工作橋以中心支承為圓心 ，端部走輪在驅動裝置的作用下，沿池周軌道回轉運行，帶動下部近似對數螺旋線運行軌跡的刮泥板緩慢轉動，刮集至沈澱池中心集泥槽，依靠水壓或泵排出池外，上部浮渣由刮渣板同步刮至排渣鬥排出。

設備主要特點
1、跨度10m以下的刮泥機可採用集中驅動形式 ，跨度10m以上的刮泥機可採用兩端驅動形式，兩側滾輪傳動同步，運行平穩；
2 、水上行車採用鋼輪行走 ，水下刮板採用橡膠輪行走；
3、撇渣與刮泥為反向工作；
4 、設備操作簡便 ，可直接就地/遠程控制設備的運行。

外形示意圖：
