耐腐水下攪勻污泥攪拌機

5-12潛水攪拌機 耐腐水下攪勻污泥攪拌機外形圖

5-12潛水攪拌機主機結構 ：

主要由設備主機、安裝系統及電控設備組成 。

潛水攪拌機高速型按其結構特點為直聯衝壓式潛水攪拌機（直聯式潛水攪拌機主要由葉輪、潛水電機兩大部分組成，葉輪直接裝在電機軸上） 。

導流罩又叫導流圈 ，用以產生穩定的軸向流 ，降低軸功率 ，提高效率，減少振動，運行穩定 。但是如果介質中含有纖維狀的雜物 ，則應去除導流圈 ，否則會造成纏繞等問題 ，造成損壞 。導流圈一般是不鏽鋼材質 。

5-12潛水攪拌機型號參數說明 ：

潛水攪拌機（推流器）的拼音縮寫：QJB

葉輪直徑：620mm

葉輪轉速 ：480r/min

電機功率（KW）：5KW

額定電流（A）：27A

軸向推力（N） ：2600N

QJB潛水攪拌機安裝要求

1. 首先很重要的一點必須保證潛水攪拌機在下次維修的時候可以方便拆除

2. 需要把潛水攪拌機的吊鏈固定在某處，方便以後使用

3. 潛水攪拌機必須安裝在固定的構築物之中

4. 每個部件必須要做好記號 ，在需要的地方配備定位銷 ，以便現場可以正確的再次裝備定位

5. 潛水攪拌機附件以及店裡，需要浸沒在20米深水中連續運行不會受到損害 。

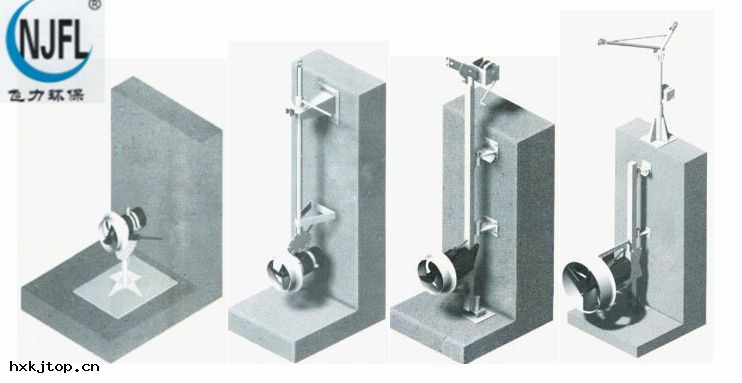

5-12潛水攪拌機安裝系統選取：

型號為QJB5/12-620/3-480的潛水攪拌機適配III型安裝系統 。主要由導桿、上轉盤 、支撐架、下轉盤等組成。潛水攪拌機通過下轉盤與導桿聯接 ，懸掛於導桿下部，導桿則通過上轉盤固定在上支撐架上 。潛水攪拌機可通過下轉盤上聯接螺栓位置的改變，在鉛垂直面上與水平面成一定的傾角安裝 ；潛水攪拌機也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作120°旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處於合理運行狀態。
