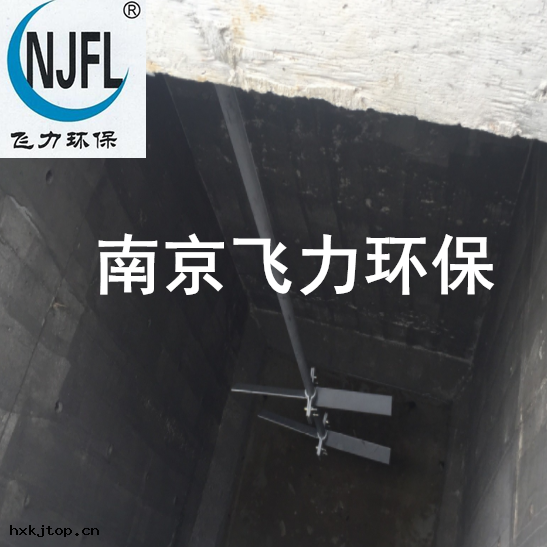

不鏽鋼立式加藥攪拌機

攪拌機傳動原理

擺線針輪減速機是一種採用 K-H-V 少齒差行星傳動原理的新穎傳動裝置 ，參見圖。太陽輪（針齒輪）Zz 與行星輪（擺線輪）ZB 的齒數差為 1 ，即： Zz-ZB=1 。在輸入軸上裝有一個錯位 180 ° 的雙偏心套 ，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成 H 機構 、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，並由擺線輪與真齒輪上一組環形排列的針齒相嚙合 ，以組成齒差為一齒的內嚙合減速機構 ，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。當輸入軸帶著偏心轉動一周時，由於擺線輪上齒廓曲線的特點極其受針齒輪上針齒限制之故 ，擺線輪的運動成為既有公轉又有自轉的平面運動 ，在輸入軸正轉一周時，偏心套亦正轉一周 ，擺線輪於相反方向上轉過一個齒從而得到減速，再借助 W輸出機構 ，將擺線輪的低速自轉運動通過銷軸 ，傳遞給輸出軸 ，從而獲得較低的輸出轉速 。

訂貨須知 ：
以上數據僅供參考-詳情請來電垂詢 訂貨時需注明所購產品型號 、尺寸 、數量等 。

攪拌機特點與主要結構

1 、高速比和高效率
單級傳動 ，就能達到 1：87的減速比 ，效率90%以上 ，如果採用多級傳動 ，減速比更大 。

2 、結構緊湊體積小
由於採用了行星傳動原理，輸入軸與輸出軸在同一心線上 ，使其機型獲得盡可能小的尺寸 。

3 、運動平穩噪聲低
擺線針齒 嚙合齒數較多，重疊系數大以及具有機件平衡的機理 ，使振動和噪聲限制在zui 小程度。

4 、使用可靠、壽命長
因主要零件採用高碳鉻鋼材料，經淬火處理，（ HRC58-62 ）獲得高強度 ，並且部分傳動接觸採用了滾動摩擦 ，所以經久耐用壽命長 gt;

5、設計合理 、維修方便
容易分解安裝，zui少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴 。
