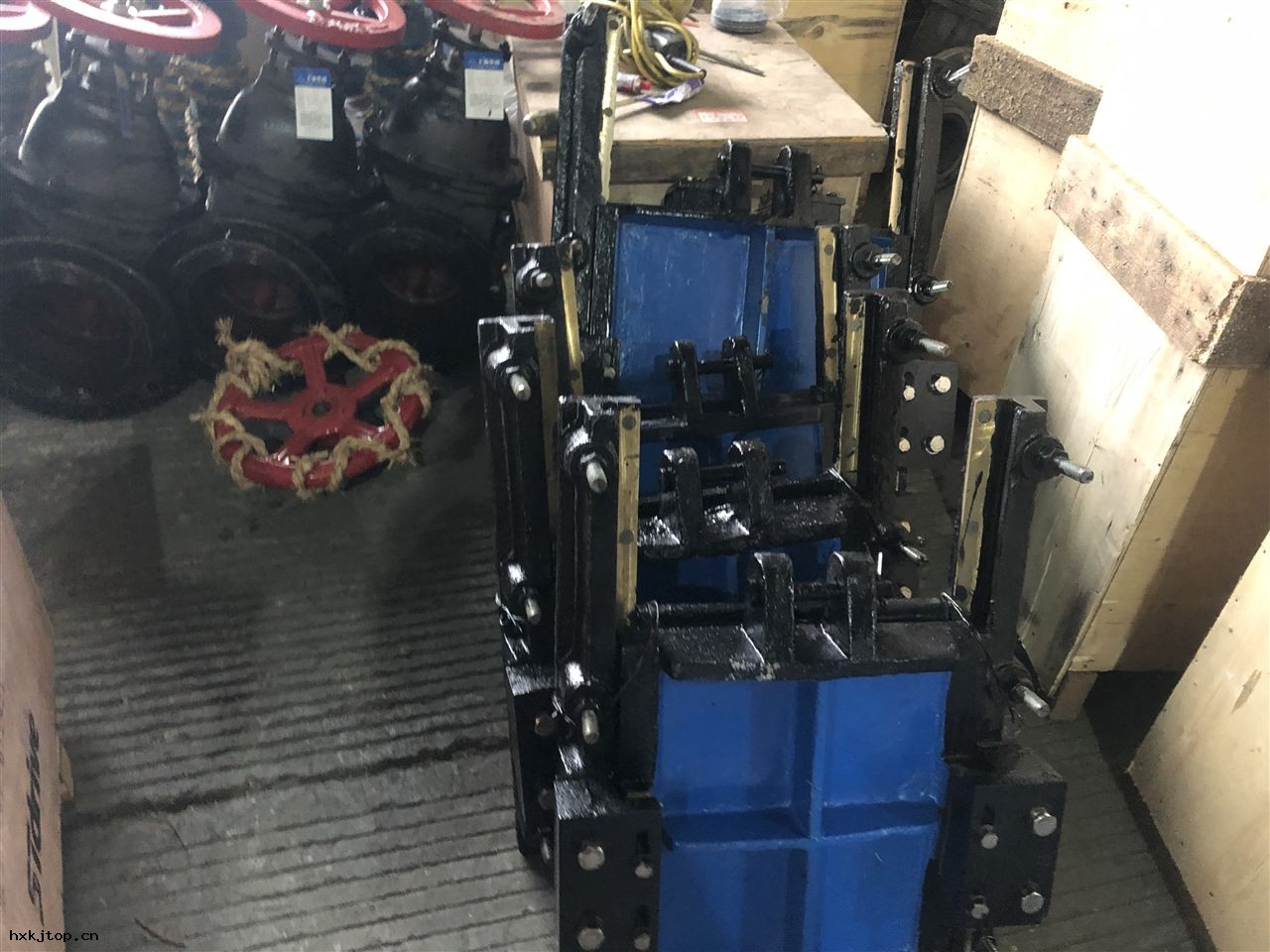

南京MZF型鑄鐵鑲銅方 圓閘門

一、 適用範圍

主要用於城市給水排水﹑化工防洪﹑水利等水工構建物﹑出水口﹑作流道切換或截斷水流之用。可廣泛用於自來水廠﹑污水處理廠﹑城市雨污水泵站﹑水利防汛等行業。

二 、性能及結構

1﹑閘門的設計﹑製造﹑安裝﹑檢驗驗收等符合DL/T5019-94標準的規定。

2﹑形式 ：洞口式閘門

3﹑結構：設備主要由手電兩用啓閉機﹑螺桿﹑門框﹑門體﹑止水橡膠﹑吊耳及銷軸等部件組成 。密封性能良好，久用磨損後可通過螺旋來更換密封裝置保持正常工作 。具有結構合理﹑密封性好﹑安裝﹑調試﹑使用﹑維護方便﹑性能可靠等特點。閘門的門板﹑門框系採用不鏽鋼 ，適用於污水腐蝕環境 。

4﹑工作場所 ：室外

5﹑安裝形式 ：洞口式

三、安裝及調試

1﹑設備到現場後應對照送貨單單獨檢驗閘門是否完整
，有無損壞
。

2﹑檢查閘門安裝位置及土建尺寸是否與圖紙相符。

3﹑安裝時必須分四部分安裝

4﹑首先門框的安裝：安裝前 ，先與預埋鋼板焊接固定 ，此時門框兩側須平行且應與底框及上部框架垂直，門框安裝好後進行二次澆注，二次澆注一定要封實，不能有滲水現象，待混凝土養護後方可使用。門框安裝時應保證導軌面在鉛垂線上，其傾斜度不大於1//1000。保證其平面度及對角線誤差不超過標準規定。

4.1 門框安裝好後，同時清除門框中雜物 ，以免影響門葉的安裝 。特別是密封面上不得有其它雜物 。

4.2 門體安裝應注意對角線誤差。

4.3 然後安裝啓閉機機座 ，安裝時注意平面度。

4.4 安裝時應檢測閘板與閘門框之間的密封圈間隙 ，閘門zui大正向工作水頭時，密封洩露小於1.25L/min

5﹑啓閉機的安裝方法 ：啓閉機固定其位置時，先將啓閉機的螺桿孔中心與閘門軸心調整到一直線上，然後將絲桿插入閘門吊耳，再用穿銷連接 ，使兩者位於同一鉛垂線上 ，再將啓閉機上的鏈接鋼板與機座用螺栓或焊接來固定。

6﹑啓閉機的絲桿與閘門連接後，檢查各部位是否全部安裝到位 ，方可適用啓閉機，在一般情況下 ，啓動如不靈活，可微調連接板的位置 ，感覺輕鬆靈活後方可固定 。

7﹑驅動裝置手電兩用 ，靈敏可靠 ，手動時，在操作手輪時首先調節手柄板到手動位置，然後旋轉手輪或直接作輸出軸轉動 ，從而實現閘門啓閉動作，此時電路切斷 ，不可進行電動操作；在電機驅動時 ，手輪不可旋轉 ，所有結合面的密封處沒有滲漏,並觀察其手動裝置及自動復位功能是否到位 。

8﹑指示式開度計和雙向過力矩開關可靠，開度指示儀的錶盤刻度為百分比 。其動作數值在實際使用中進行調整 ，閘門的啓閉度控制也應在調試時根據實際使用情況進行調整.

9﹑手輪上標明開閉方向 ，手輪順時旋轉為關閉閘門 ，人工操作力不大於150N。

10﹑電動啓閉裝置的電機zui大轉矩應大於額定轉矩的3倍，驅動電機的連續轉動時間不得低於15分鐘 。

11﹑閘門結構形式便於維修檢查 ，能滿足室外安裝使用要求 。

12﹑電動閘門就地控制設備能將閘門的位置信號傳送到PLC 。

13﹑閘門啓閉速度應不大於0.5m/min。
