周邊傳動全橋式刮吸泥機技術要求

 周邊傳動橋式刮泥機採用周邊傳動，污水從進水管流入
，經過穩流筒擴散，均勻向四周噴射出來 ，污泥沈積於池底 ，驅動裝置與橋架端梁上的驅動滾輪鏈接 ，帶動工作橋 、吸泥管、刮泥板旋轉周邊轉動 ，刮板把污泥刮集後由排泥管排出，水面浮渣由撇渣器排出池外。

周邊傳動全橋式刮吸泥機技術要求

驅動裝置

驅動裝置採用平行軸裝式斜齒輪減速電機，連接在刮泥機的行走輪上，保證兩端驅動裝置同步驅動。電機防護等級IP55，裝配有過載保護 。驅動裝置主軸承載額定負荷狀態小，壽命時間達到450000小時 。

中心轉軸

中心轉軸主要由回轉盤和帶底座的立軸組成，電源通過地下電纜傳送到中心滑環，再沿橋架送到驅動電機。

吸泥管

吸泥管採用不鏽鋼材質，下端設有刮泥板，吸泥管側面均勻設置有多個吸泥口 ，吸泥口依靠水位的壓力，將污泥吸入吸泥管，吸泥管與集泥筒連接，將筒內污泥排出池外 。

工作橋

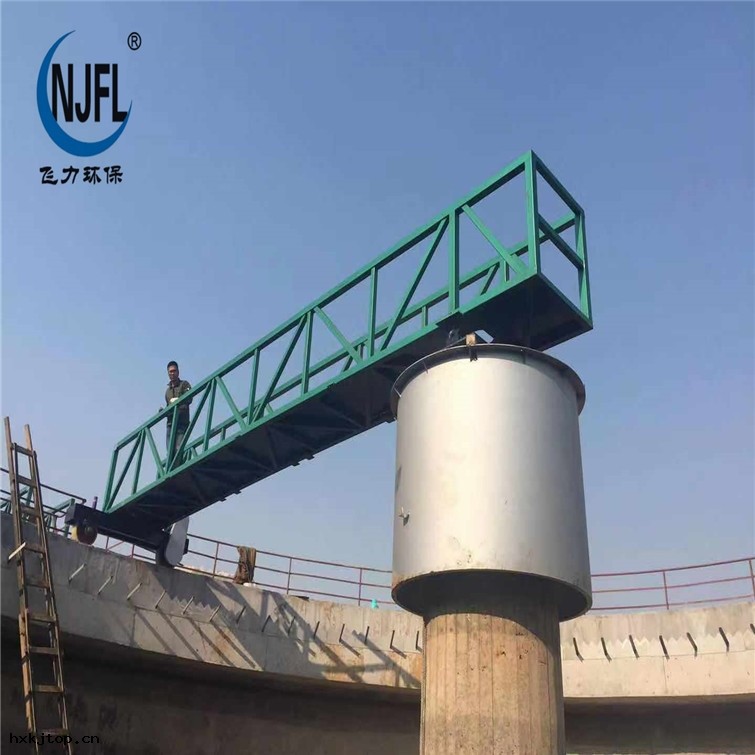

工作橋是全橋式結構，雙邊驅動，工作橋可以承受負荷大於250kg/m2 ，具有足夠的強度 ，橋架一端支撐安裝在沈澱池中心混凝土支柱上的中心轉軸機構上，一端靠鋼制滾輪支撐在混凝土池壁上的鋼軌上行走。

導流筒

導流筒高於水平面 ，由不鏽鋼材質制成 。主要安裝在進出水口處的外部，作用是把進水平緩的擴散到沈澱池內 。

撇渣清除裝置

浮渣清除裝置主要材質為不鏽鋼 ，用來自動清除沈澱池水面的浮渣。主要由垂直鋼板和連接在固定耙架上的垂直支撐柱組成。

清潔刷

清潔刷主要為尼龍刷 、減速箱和電機等組成 ，隨著工作橋的旋轉清潔水渠內壁，可隨意調節尼龍刷的上下左右方向 。安裝簡單，方便更換 。

注意：該設備全部材料都做了防腐處理
，適用於污水腐蝕環境。
