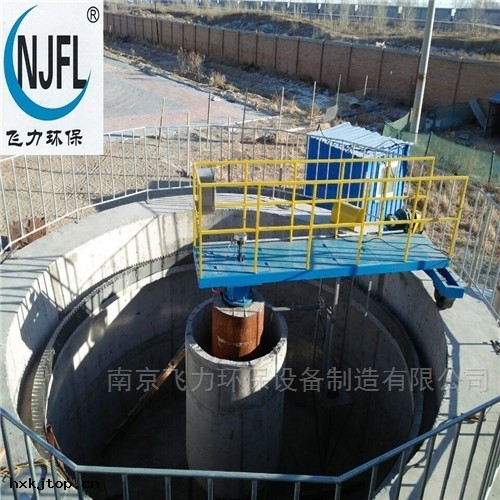

中心傳動濃縮刮泥機

1 、概述

    本濃縮池刮泥機可廣泛用於城市 、化工 、輕紡、冶金等行業的污水處理工程中 。其結構合理 、效率高、操作維修方便 ，是一種較理想的污水處理工程中的配套設備 。

2、主要尺寸及技術參數 ：

               池體直徑                7000mm

             池子深度                3750mm

             電機功率                0.75kw

             電機轉速                1500r/min

             運行的周邊線速          0.84m/min

             運行一周時間            26.2min

3 、主要結構及工作原理

3.1 主要結構

 本濃縮機主要由驅動裝置 、主軸 、欄桿 、鋼梁 、竪向柵條、支撐 、刮泥板 、拉桿、小刮刀、水下軸承 、穩流筒 、電控箱等部件組成。

3.2 工作原理

 本機由平台上的減速機帶動主軸轉動,主軸帶動刮臂下的刮泥板將污泥刮集到中心泥鬥 ,由排泥管排出,小刮刀轉動防止污泥板結,便於排出。

4 、安裝

4.1 用水平儀測平台安裝驅動裝置及池底安裝水下軸承座處 ，水平允差2/1000 ，如有誤差請找平 。

4.2安裝驅動裝置於平台上，然後將主軸及水下軸承彼此聯接，校正主軸垂直度，允差小於2mm ，轉動主軸應無阻滯現象驅動 ，固定水下軸承及驅動裝置。

4.3 將小刮刀與支撐聯接 ，安裝支撐Ⅰ 、Ⅱ 、Ⅲ（與主軸聯接），將螺栓緊固 。將拉桿分別與主軸 、支撐聯接，調節拉桿鬆緊度，使支撐與池底距離相等 。將刮板與支撐Ⅱ焊接，注意方向。

4.4將穩流筒與平台聯接 。

4.5確定池壁膨脹螺栓位置
，將溢流堰板與池壁聯接 ，然後聯接浮渣擋板，調節溢流堰板 ，使之在同一規定高度 。

5、檢查及開車 ：

    刮泥機各部件安裝完畢後 ，首先用手動試車 ，無阻後，點動試車，運轉一周不應有異常響聲，運行平穩 ，然後向池中注滿清水，啓動刮泥機連續運轉24～48小時，並檢查電器是否正常 。上述各項經檢查驗收合格後，即可注入污水正式開車運行。

6、使用和維修

6.1 使用：刮泥機在運轉中 ，應隨時查看其是否運行平穩 ，是否有異常的聲響，一旦出現問題應立即停車檢查 ，定期給減速機加潤滑脂 。詳見減速機說明書 。若在一般情況下需要停車時，應先停止進水 ，待刮泥機運行一周後再停車。

6.2維修 ：刮泥機每年大修一次 ，著重檢查水上水下的聯接件是否鬆動，水下各零件的腐蝕情況及橡膠刮板的磨損情況 ，若腐蝕嚴重時應予更換 。
