混凝池不鏽鋼立式攪拌機漿葉形狀有兩頁式 、三葉式 、單層 、雙層、框架式等多種選擇。槳式攪拌系統在啓動前必須對電機軸承 、中間軸承和變速箱內加好油 。

用途 ：

   廣泛適用於塗料 、燃料 、油墨 、造紙、膠粘劑、醫藥、化工等行業對兩種或多種液體和固體粉狀物進行攪拌 、調和 、溶解和分散。

   槳式攪拌機是目前*、理想的機型 ，具有自動化程度高、攪拌質量好、效率高、能耗低
、噪音小 、操作方便、卸料速度快、襯板及葉片使用壽命長，維修保養方便等優點 。槳式攪拌機適用於塑性、乾硬性、輕骨料混凝土及各種灰槳 、砂槳的攪拌。

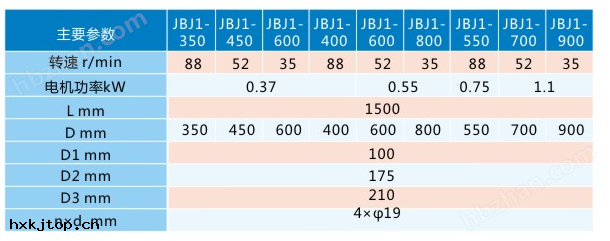

主要技術參數及安裝尺寸:

 產品選型參數：

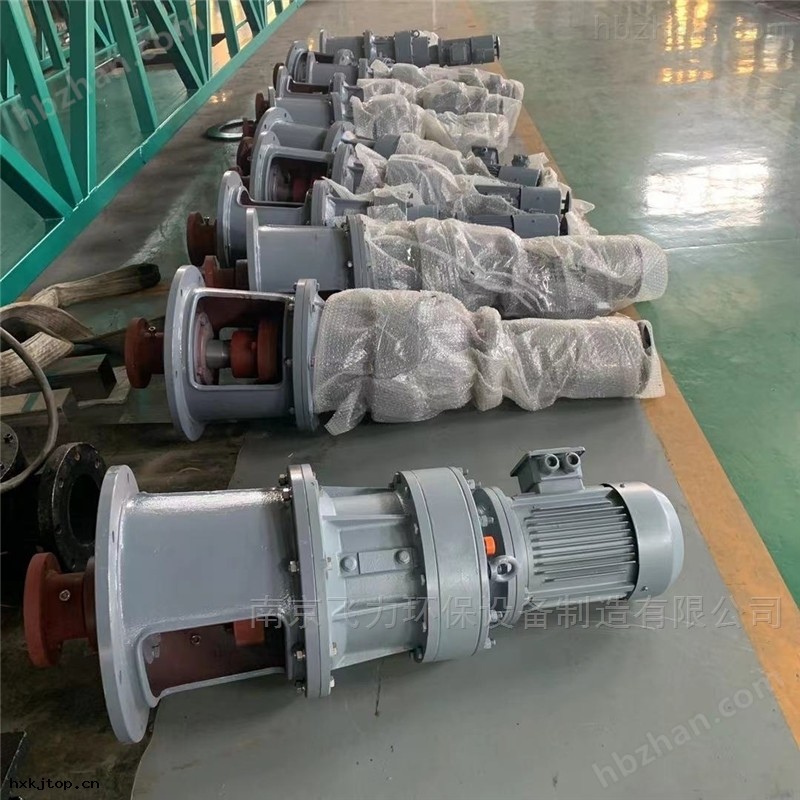

 混凝池不鏽鋼立式攪拌機包括工作部分（垂直攪拌軸 、攪拌機） 、支撐部分（軸承裝置 、機座）和驅動部分（電動機、減速機）及連接附件等。

攪拌機驅動裝置安裝在反應池的頂部 ，電動機和減速機間採用法蘭連接 ，以便於安裝和維護。

電機為戶外型 ，絕緣等級F，防護等級為IP55。

（1）減速機

1.每台攪拌機配備一台減速機，減速機採用K-H-V行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械 ，此減速機具有強大的承載能力 ，高減速比 ，高傳動效率，zui小的體積，極低的噪音以及較長的使用壽命。在的運行範圍內 ，減速機能連續運行 。

2.減速機所有的傳動部件都經過嚴格處理 ，精密加工 ，研磨，接觸和潤滑良好，運行平穩，噪音低 ，輸出軸和輸入軸均無附加的軸向力，使用壽命長。

3．電動機、擺線輪和所有軸承的更換及加油系統的維修方便 ，減速機上安有起重吊耳 。

4．所有支撐軸承都為抗磨損球形或圓柱型軸承 。減速機中所有抗磨軸承的使用壽命達到50,000小時以上 。

5．露在減速機外部的軸承用油脂潤滑 ，安裝時用油脂調整、密封。其它軸承和擺線輪採用油杯連續濺噴潤滑 ，或油泵連續潤滑 。

6．減速機有防滲油裝置，並用油尺控制正常的油位 。

7．為承擔傳動軸及葉輪的重量 ，防止運行時由於荷載作用導致的軸傾斜，以及防止當攪拌機運行時齒輪不對中 ，減速機的輸出軸具有足夠的尺寸和剛度。

（2）漿式攪拌機傳動軸

1． 傳動軸用碳鋼管制成。制成後進行退火處理 ，槳式攪拌機傳動軸為懸臂軸 ，不採用底部固定軸承 。軸表面無缺損雜質
，以消除它對軸的疲勞強度和耐腐蝕性的影響。軸的線性 、垂直度以及度準確，每米軸長允許偏差為1mm。

2．動軸的葉輪槽在設計上應考慮葉輪的上下移動，zui小間距為150mm ，葉輪的移動不影響其它裝置 。

3．攪拌機軸用不鏽鋼D型夾殼聯軸器與輸出軸連接，連接充分對中 。

4．傳動軸的設計不設穩定器，其運行速度限定在*調和振動頻率的65％以內 。對臨界速度 、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性。

（4）槳葉

葉片材質為碳鋼。

漿式攪拌機漿式攪拌機

A.電動機為臥式交流鼠籠感應電動機，其設計、制造和出廠實驗都應符合相應標準 ，防滴漏型 ，380V 、三相、50HZ，輸出功率保證不超過電動機銘牌上所示功率。

B.電動機在海拔3000m的高度運行 ，保證能滿足額定功率 。

C.電動機的功率能夠滿足攪拌機的特定需要 。

5．材質及防腐

攪拌機水下部件（軸及槳葉）採用碳鋼材質並z做防腐處理。

6．供貨範圍

主軸 、攪拌葉片、驅動裝置及連接附件等 。
