潛水攪拌機結構拆解分析

1、主機 ：

污水池內的液體基本會有腐蝕性，所以我們的攪拌機主機均採用不鏽鋼、碳鋼精鑄等耐腐蝕材質 ；電機軸等也都採用不鏽鋼材質，防腐耐用 ，壽命長 。

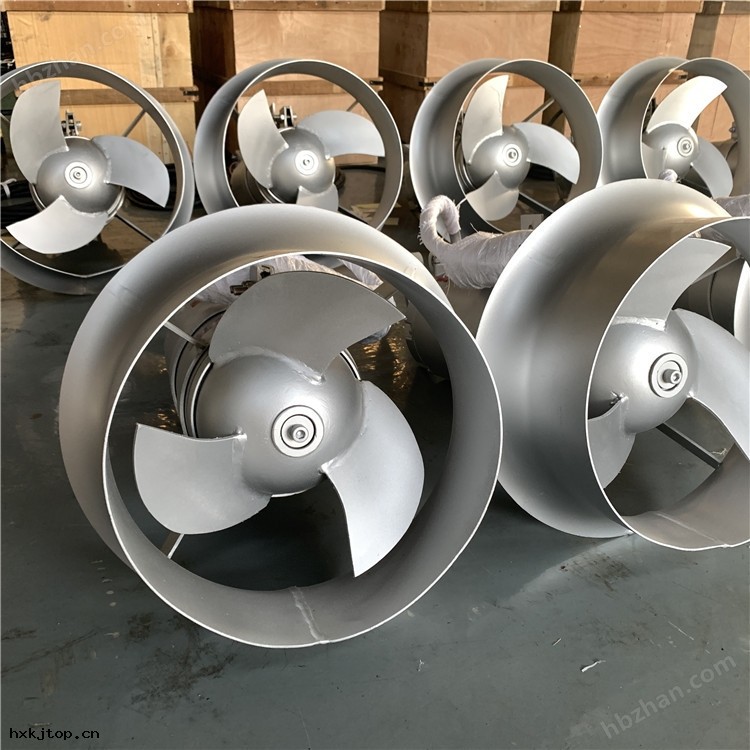

2、葉輪 ：

葉輪不鏽鋼 、碳鋼精鑄或衝壓式焊接葉輪 ，經過優化設計葉片呈後掠式，效率高 ，具有自潔功能 。為了獲得更遠揚程的流場要求，混合型潛水攪拌機可以在葉輪外加裝導流罩 。已產生穩定的軸向流 ，使運行更加平穩 ，潛水攪拌機葉輪制造完成後 ，還需要做動平衡和靜平衡試驗，直徑小於等於900mm的葉輪應做動平衡試驗，直徑大於900mm的葉輪應做靜平衡試驗 ，對其進行校驗。

3、電機

潛水攪拌機的電機採用潛水鼠籠電機 ，電機的額定功率值應超過預期負荷至少10%。電機繞組的絕緣等級為F級 ，工作溫度為125℃ ，電機定子由周圍的液體冷卻 ；電機軸採用不鏽鋼材質，轉子經動平衡檢測 ，運轉平穩 。驅動齒輪安裝在電機輸出軸上，被動齒輪安裝在潛水攪拌機機軸上 ，科學的設計 、制作過程都可以確保攪拌機能長期連續運行時的使用壽命 。

4、油室 ：

潤滑並冷卻密封裝置 ，軸承座與電機和液體之間，油室起著減振和消音的作用 。

5、軸承：

高質量進口一次性潤滑軸承 ,所有軸承的設計壽命不小於100000小時。

6、密封裝置

由於潛水攪拌機是長期在水下運行，所以密封性尤為重要 ，飛力環保潛水攪拌機*的電纜密封設計 ，排除了電纜漏水的隱患。機械密封材質均使用耐磨耐用材質
，增加使用壽命。第二道機械密封存在於油室內 ，油室是防止介質從泵軸進入電機內部的一層屏障 ，密封必須要做好 ，飛力環保採用兩道密封層層防護 ，而且我們的電機內部設有洩漏傳感器和定子繞組超溫保護報警裝置 ，可以更加安全的保護好我們的主機電機 。

7、接線盒 ：

接線盒與周圍液體、電機部分*密封隔離；

8 、安裝系統

    攪拌機的提升由安裝系統來進行的，每台攪拌機配備一套安裝系統 。它包括：導桿、支撐架、臂式起吊架和手扳式或手搖葫蘆升降裝置 。

9、攪拌機主要零部件材料：

a）機殼 、端蓋
、過流零部件採用材料為不鏽鋼316L ；

b）葉片材料為不鏽鋼316L；

c）轉軸用的材料為不鏽鋼 316L ；

d）外露緊固件採用的材料為不鏽鋼316L；

e）安裝系統所有材料為水上不鏽鋼304 ，水下不鏽鋼316L。

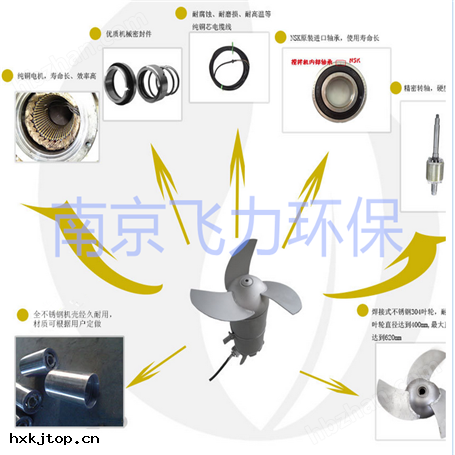

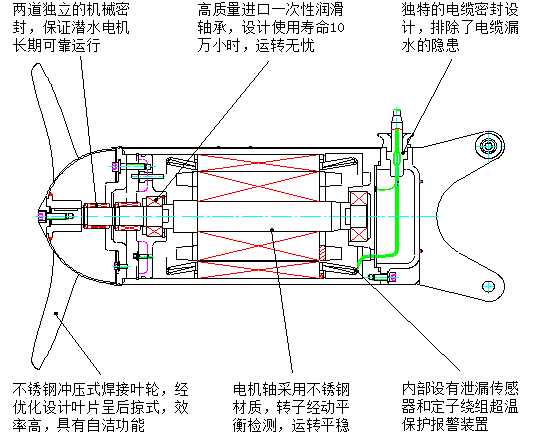

潛水攪拌機結構拆解分析圖示
